深基坑工具式组合内支撑技术
来源:原创文章 作者:本站编辑 发布时间:2023-06-09 10:05:42 浏览人次:1140

工具式组合内支撑技术是在混凝土内支撑技术的基础上发展起来的一种内支撑结构体系, 主要利用组合式钢结构构件其截面灵活可变、加工方便、适用性广的特点,可在各种地质情况和复杂周边环境下使用。该技术具有施工速度快、支撑形式多样、计算理论成熟、可拆卸重复利用、节省投资等优点。

丰泽园小学项目位于东西湖区,马池北路与马池西路交汇处,规划总用地面积25156㎡,总建筑面积约36737㎡。地下1层约15600㎡,地上建筑包括文体综合楼和教学综合楼约21100㎡。

本项目自然地面21.5m,基坑筏板底标高16m,基坑深度约5.5m,基坑尺寸64.5m×245.9m,基坑东侧临马池西路,西侧临金银湖别墅区。东、西两侧地下室外墙距离用地红线不足3m。基坑地层土质较差,周边环境复杂,属一级基坑。

基坑南北两侧采用型钢角撑,每一侧角撑由四道型钢斜撑组成,与冠梁形成45°角,由内向外有双拼型钢和三拼型钢两种。型钢采用HHC400ZC,长度根据标准件长度调整100A~12000A。跨度较大型钢支撑设型钢立柱,采用H488型钢立柱。

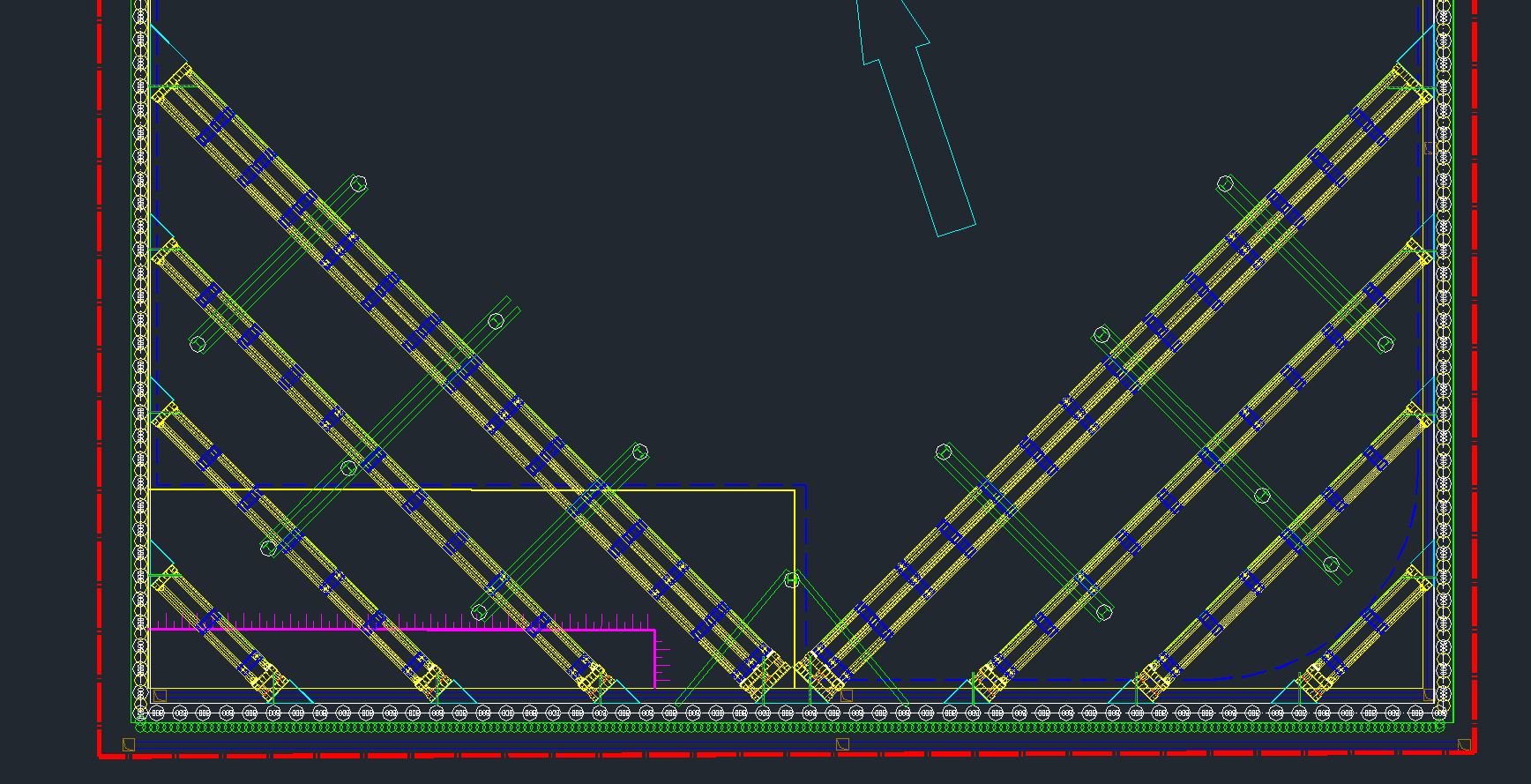

型钢角撑设计示意图

型钢连接示意图

型钢支撑两端与冠梁砼三角牛腿连接,砼三角牛腿与冠梁同时浇筑,浇筑前预埋螺杆M24×60,螺杆与钢筋连接器M24×70点焊。

砼三角牛腿前端设置加压端,型钢安装完成后施加预应力,达到设计值后,在加压端板支间空隙处填充加塞钢板,最后完成螺栓紧固。

项目目前处于土方开挖施工阶段,经第三方检测单位对基坑位移情况进行检测,支护结构及周边道路房屋未发现开裂、渗漏等现象,沉降变形量正常,未达到报警值。

本技术适用于周围建筑物密集,相邻建筑物基础埋深较大,施工场地狭小,岩土工程条件复杂或软弱地基等类型的深大基坑。丰泽园小学项目在实施过程中通过合理优化施工工序,精心组织现场施工,目前施工进度、基坑变形等均符合相关方要求。
